1. 此類液力偶合器加長了后輔室，使從后輔室向工作腔的充油時間更長，這種結構可將起動力矩降得更低，可應用于皮帶輸送機等機械以降低起動力矩，延長起動時間，也延長了膠帶的壽命。

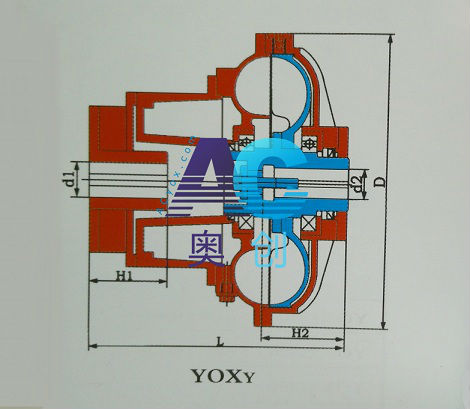

2. 圖中軸孔內緊定螺栓為選配件。
3. 型號另表示YOXV
4. 請特別注意：由于各廠家有自己的企業標準，液力偶合器型號的表示不盡相同，但型式結構大同小異，如用戶需要特殊型號尺寸、對過載系數有特殊要求的，可在訂購時注明。
| 型號 Type No. |
Lmin |
D | 輸入端 Input side | 輸出端Output side | 充油量 Oil filling(L) | 重量(不包括油)Weight w/o oil(kg) | 最高轉速Max.speed(r/min) |
過載系數 Overload ratio |
|||
| d1max | H1max | d2max | H2max | max. | min. | ||||||
| YOXY360 | 360 | Ø420 | Ø55 | 110 | Ø55 | 110 | 7.1 | 3.55 | 49 | 1500 | 1.2～2.35 |
| YOXY400 | 390 | Ø480 | Ø60 | 140 | Ø60 | 150 | 9.3 | 4.65 | 65 | 1500 | 1.2～2.35 |
| YOXY450 | 445 | Ø530 | Ø75 | 140 | Ø70 | 140 | 13 | 6.5 | 70 | 1500 | 1.2～2.35 |
| YOXY500 | 510 | Ø590 | Ø85 | 170 | Ø85 | 145 | 19.2 | 9.6 | 105 | 1500 | 1.2～2.35 |
| YOXY562 | 530 | Ø634 | Ø90 | 170 | Ø100 | 180 | 27 | 13.5 | 140 | 1500 | 1.2～2.35 |
| YOXY600 | 575 | Ø695 | Ø90 | 170 | Ø100 | 180 | 36 | 18 | 160 | 1500 | 1.2～2.35 |
| YOXY650 | 650 | Ø740 | Ø125 | 225 | Ø130 | 200 | 46 | 23 | 219 | 3000 | 1.2～2.35 |
| YOXY750 | 680 | Ø842 | Ø140 | 245 | Ø150 | 240 | 68 | 34 | 332 | 1500 | 1.2～2.35 |
| YOXY866 | 820 | Ø978 | Ø160 | 250 | Ø160 | 265 | 111 | 55.5 | 470 | 1500 | 1.2～2.35 |
| YOXY1000 | 845 | Ø1125 | Ø160 | 250 | Ø160 | 280 | 144 | 72 | 600 | 1000 | 1.2～2.35 |
| YOXY1150 | 960 | Ø1295 | Ø180 | 280 | Ø180 | 300 | 220 | 110 | 910 | 750 | 1.2～2.35 |
| YOXY1320 | 1075 | Ø1485 | Ø200 | 320 | Ø200 | 350 | 328 | 164 | 1380 | 750 | 1.2～2.35 |
注意：由于各廠家有自己的企業標準，液力偶合器型號的表示不盡相同，比如YOXV600，也可寫作YOXY600，但型式結構大同小異，規格參數由于篇幅限制并未全部展示，如用戶需要特殊型號尺寸、對過載系數有特殊要求的，可在訂購咨詢時注明。
獲取產品報價m.fjxfdr.com/service/information/675.html（建議右鍵新打開一頁，不影響繼續瀏覽此頁面）
液力偶合器結構與實用說明——奧創（AC）延長后輔室限矩型液力偶合器
